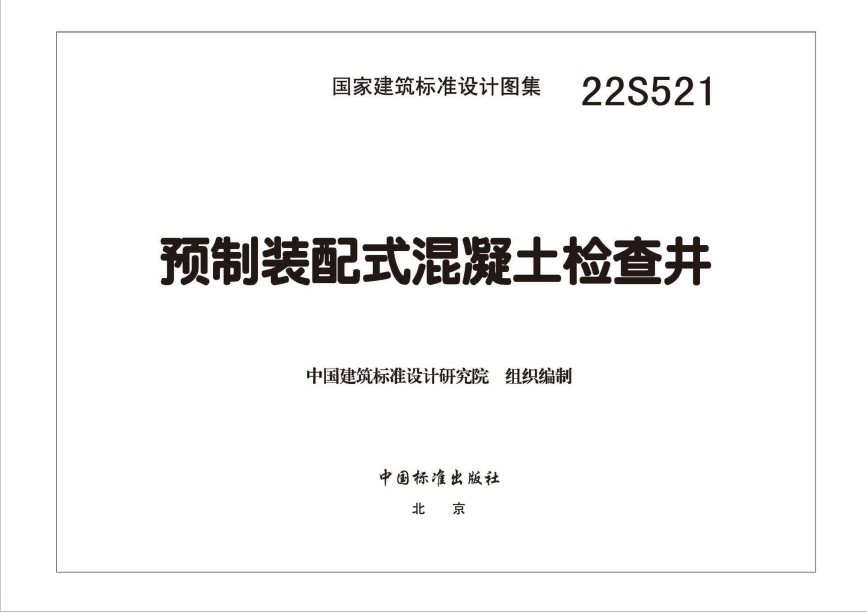

牛仔物语(NiuZaiWuYu)中文硬盘版22s521预制装配式混凝土检查井图集免费下载pdf完整版共计95页，实施时间2026年8月，此版本是目前最新版本，官方暂未发布修编版本，主要分为圆形检查井和矩形检查井，加起来有14种规格，基本上覆盖了民用施工排水管道工程的需求。
22s521预制检查井图集介绍
22S521预制装配式混凝土检查井图集适用于管径小于或等于2000mm的混凝土管、钢筋混凝土管、树脂混凝土管、埋地塑料管、复合塑料管、球磨铸铁管及铸铁管等排水管道工程，盖板顶覆土深度小于或等于4m、检查井最大允许埋深（即自地面至检查井底板内表面高度）为7m。主要编制了圆形和矩形两种类型的预制装配式混凝土检查井（以下简称检查井），检查井由下部井室、上部井室、盖板、井筒、井盖五部分组成，其中底板和下部井室采用一体式。圆形检查井规格包括：800、1000、1200、1500、1800等5种规格；矩形检查井规格包括：1100×1100、1400×1200、1600×1200、1800×1200、1800×1600、2200×1200、2400×2000、2800×1200、2800×2200等9种规格。
22s521图集内容
图集给出了各类构件的配筋图、材料表等，并详细提供了配套使用的连接节点构造详图。 本图集根据国家现行标准及实际工程经验编制，提供了常用尺寸检查井的构件深化设计详图，符合当前国家建筑与市政产业现代化发展的需要。可供设计直接选用或参考使用，生产单位根据设计文件及图集进行生产，施工单位按设计文件及图集提供的连接构造施工。
详细说明
本图集适用于抗震设防烈度8度及以下的地区。
本图集适用于市政及工业与民用建筑中无内压的圆形排水管道，特别是常用雨、污水预制装配式检查井的标准图。
本图集适用于管径小于2000mm的多种排水管道，如混凝土管、钢筋混凝土管、树脂混凝土管、埋地塑料管等。
检查井盖板以上的设计覆土厚度应在0.4m至4.0m之间。
在湿陷性黄土、永久性冻土等不良地质场地使用时，需根据相关标准规范进行特殊处理。
本图集提供的预制装配式检查井由井室、盖板、井筒和井盖等部分组成，其中底板与下部井室为一体式设计。
井室形状分为圆形和矩形两种，适用于雨水检查井和污水检查井，井室高度可通过上部井室的高度组合进行灵活调节。
井筒内径为700和800两种规格，图中以700为例。如工程所需井筒内径与此不符，设计人员需另行设计。
检查井盖板的设计考虑了不同覆土厚度的要求，包括0.8m和2.0m的情况，并配备了相应的配筋。
污水检查井的流槽顶可与大管管径的85%高度处相平，而雨水（合流）检查井的流槽顶则可与大管管径的50%高度处相平。
检查井应安装防坠落装置，如防坠格板等，以确保安全。
当上、下游管道内底不在同一高度时，流槽坡度不宜超过10%，以保证顺畅排水。
接入圆形和矩形检查井的支管数量不宜超过3条，以避免过载。
检查井与管道的连接应采用柔性连接方式，如橡胶圈企口连接或机械式柔性连接，以确保连接的可靠性。
各接入检查井的管道均应采用管内顶平接的方式，确保接口的严密性。
在预留接管孔时，孔径应根据采用接口方式的不同而确定，如采用柔性接口，孔径应为插入管外径加20mm至30mm；若采用顶进施工，孔径可为管外径加60mm。
对于圆形检查井的多支线汇入情况，相邻预留孔边缘的净间距不应小于2倍井壁厚度，以确保结构的稳定性。
圆形检查井下游管的接入管径范围应符合相关表格的规定；而矩形检查井的接入管径范围则另有规定。
在选用井型时，需综合考虑接入管的直径、方向、数量、转角、高程等因素，以确保检查井与管道系统的匹配性。同时，矩形三通和四通检查井特别适用于上游管与下游管呈90°或180°交角的管道上。
检查井井盖顶面应与周围场地地坪、路面保持齐平，若位于绿地内，则其顶面应高出绿地地坪0.1m至0.2m，以确保安全与顺畅。井盖的具体做法可参考国标图集14S501-1和14S501-2，分别详细介绍了球墨铸铁单层井盖及踏步施工和双层井盖的规范。
检查井井盖的选择至关重要，必须符合相关产品标准，并确保与道路的荷载等级相匹配，以保证使用安全。
本图集依据的主要标准规范
《室外排水设计标准》GB50014-2026
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003
《建筑与市政工程抗震通用规范》GB55002-2026
《混凝土结构设计规范》(2015年版）GB50010-2010
《建筑地基基础设计规范》GB50007-2011
《城市桥梁设计规范》(2026年版）CJJ11-2011
《建筑给水排水设计标准》GB50015-2026
《给水排水工程构筑物结构设计规范》GB50069-2002
《给水排水工程管道结构设计规范》GB50332-2002
结构设计
在进行结构设计时，需要考虑土压力的因素。土的重力密度为18kN/m3，而地下水位以下土的有效重力密度则为10kN/m3，这些数据对于结构的稳定性和安全性至关重要。
此外，还需考虑结构自重的影响。钢筋混凝土的重力密度为25kN/m3，而烧结普通砖及混凝土普通砖砌体的重力密度为19kN/m3，这些数据在结构设计中也是不可或缺的。
关于地下水位，假设地下水位于地面以下0.5m处，这一信息对于防水设计和材料选择具有重要意义。

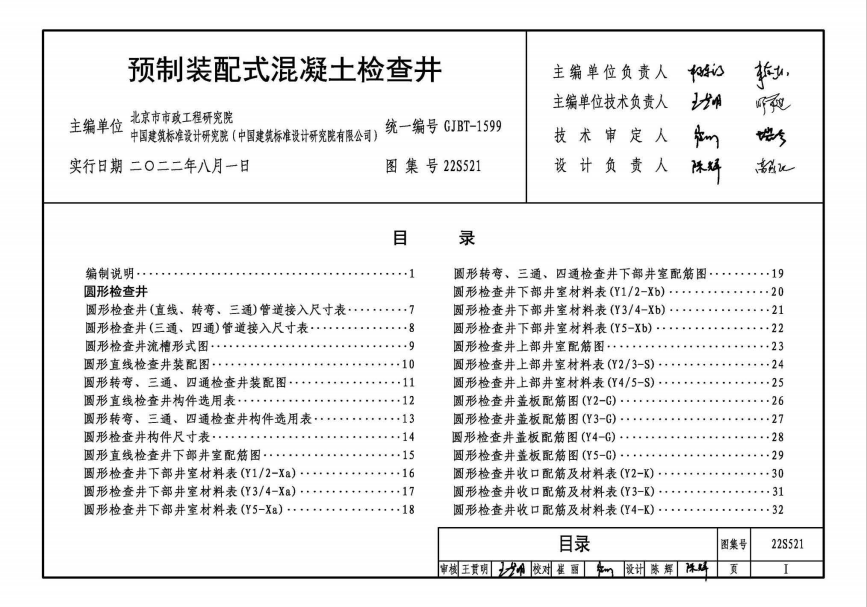

圆形检查井的收口配筋及材料表，包括Y2-K 37、Y3-K 38、Y4-K 39，详细列出了各部分的配筋和材料信息。此外，还有矩形检查井的相关图纸和材料表，如矩形检查井的装配图、流槽形式图、构件选用表、尺寸表以及配筋图和材料表等，为检查井的设计和施工提供了全面的参考。
检查井爬梯与脚窝的立面图详见88页，而管井柔性接口及管道余量补偿的相关内容则位于89页。此外，还包括相关技术资料页，供读者查阅。
关于我们
22S521预制装配式混凝土检查井属于给水排水专业图集范畴，为常用雨、污水预制装配式检查井标准图，适用于一般城镇市政及水质条件满足城镇排污条件的工业与民用建筑室外无内压的圆形排水管道。本图集预制装配式混凝土检查井，由下部井室、上部井室、盖板、井筒、井盖五部分组成，其中底板和下部井室采用一体式。
